沙井水質凈化廠是深圳市第二座“半地下式”水質凈化廠，該工程規模為35萬噸/天，采用改良型A2/O工藝，出水水質執行一級A標準，主要解決寶安區沙井、松崗南部區域69平方公里的污水出路。

CET遵循“集中管理，分散控制”的原則，在深圳市沙井水質凈化廠二期的中央控制系統現狀基礎上進行提標改造。

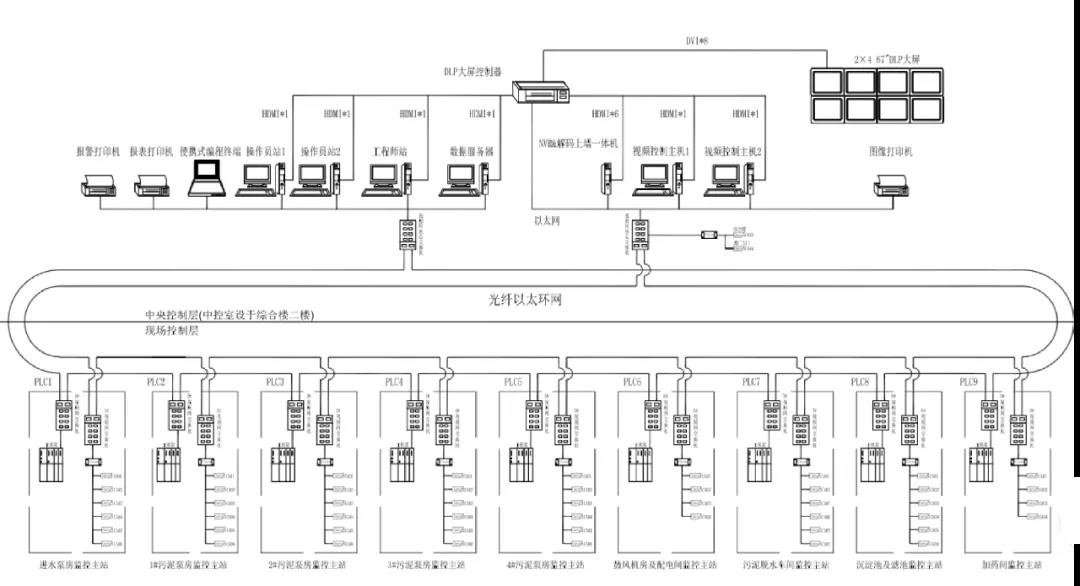

全廠自控系統設有 1 座中央控制室并新增 9 座現場控制站。

現場控制層根據工藝流程分為進水泵房監控主站（PLC1）、污水泵房監控主站（PLC2、PLC3、PLC4、PLC5）、鼓風機房及配電間監控主站（PLC6）、污水脫水間監控主站（PLC7）、沉淀池及濾池監控主站（PLC8）、加藥間監控主站（PLC9）。

PLC監控主站與遠程站之間通過工業以太網TCP/IP環網通訊，傳送現場信號和下達控制指令。



通過CET智慧水務一體化解決方案實現自控系統的融合，整合集中生產數據，達到統一的集中控制與運行管理，保障水質凈化廠穩定和高效的運行并實現其現代化的生產管理。

01 PLC控制站增容改造



在原有PLC控制站基礎上采用分布式集散型計算機控制系統進行PLC增容改造。



在1#-4#污水泵房控制站、精密濾池子站、沉淀池及濾池控制站、進水泵房控制站等新設或增設IO子站，負責新增生化池、新增精密濾池、新增磁混凝澄清池、增石灰加藥等設備的自控和數據采集。

各遠程IO子站為同級站，通過通訊電纜接入主控制站，同級主控站組成環形以太網接入污水廠中心控制室。

例如生物池新增電磁流量計、超聲波明渠流量計、推流器、電動球閥等設備，新增設備的狀態和控制信號引至新增生化池IO子站。



二沉池新增三葉羅茨鼓風機、電磁閥等設備，新增設備的狀態和控制信號引至原有PLC控制柜。

......
使生產過程中的信息能夠集中管理，既能實現整體操作、管理和優化，也使得控制危險分散，提高系統可靠性。



02 建設現場監控系統

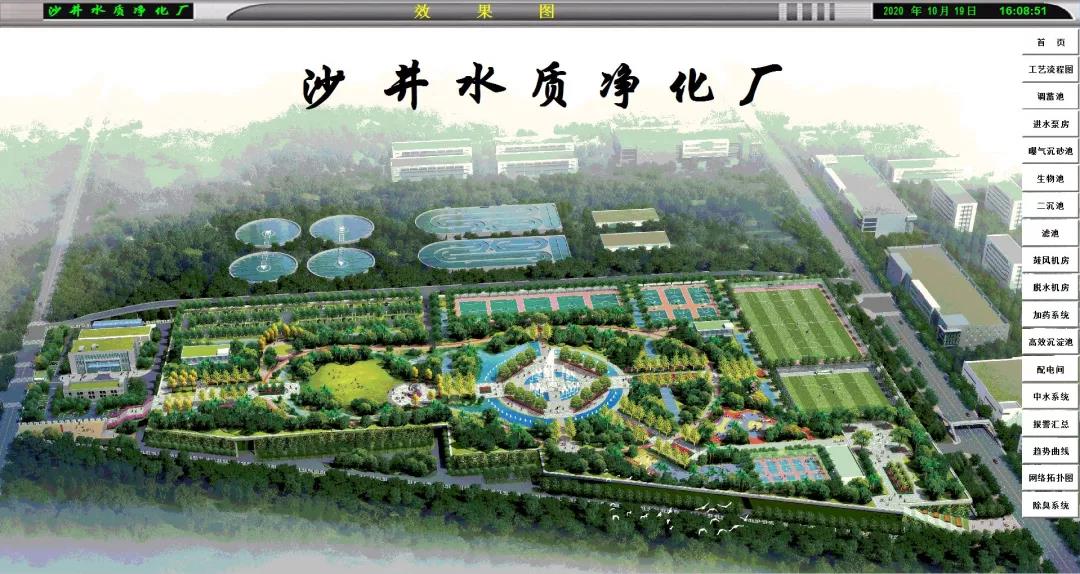

CET在原來系統上二次開發滿足本次的工藝需求，對新增工藝流程重新制作三維立體組態畫面，與原有系統整合一體，完成凈化廠自動控制和生產的管理。



主要功能包括：調度管理、生產監視、過程控制、數據管理、報警管理、事件處理、報表及打印輸出等。





實現集中監視、管理、控制整個凈化廠的全部生產過程和工藝流程，在工藝故障或事故狀態時，能夠完成相應的應急處置，讓生產調度更透明、更靈活、更高效。. . . . . .



未來，CET也將繼續深耕水務行業，助力客戶探索更加智慧、綠色的水務發展，助力企業實現數字化轉型，用數字化加速實現“雙碳”目標！
