電纜作為電力運輸重要載體，其絕緣狀況是影響供電安全的重要因素。電纜故障約70%為接頭故障，電纜線路的運行狀況管理以定期巡檢為主，許多絕緣缺陷和潛在的故障無法及時發現。

電纜運行過程中存在哪些安全隱患？

對此，CET為您提供CET電纜絕緣在線監測系統。

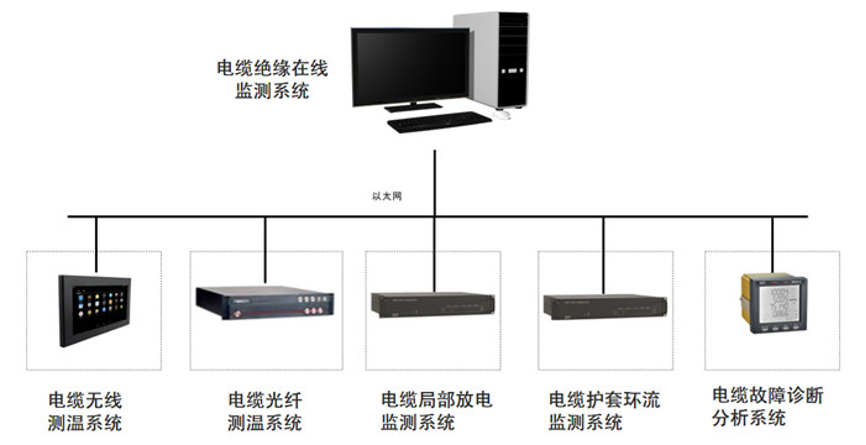

CET電纜絕緣在線監測系統，包含五大子系統，可實時監測電纜接頭溫度、局部放電、護套環流、電纜電氣量，快速發現隱患點監測數據異常情況，為您及時有效的處理電纜絕緣安全隱患提供技術支撐。

電纜無線測溫系統采用無線方式進行信號傳輸，傳感器可直接安裝到電纜接頭、高壓開關、母線接頭、戶外刀閘、變壓器等容易產生高溫的電氣接點處，與接收設備之間無電氣連接，從根本上解決高壓設備接點運行溫度不易實時在線監測的難題。

并能夠通過記錄和存儲高壓設備實時運行溫度的數據，結合電纜運行負荷水平，智能識別電纜過載運行造成的過熱現象，給出安全運行建議，減少頻繁過熱預警。

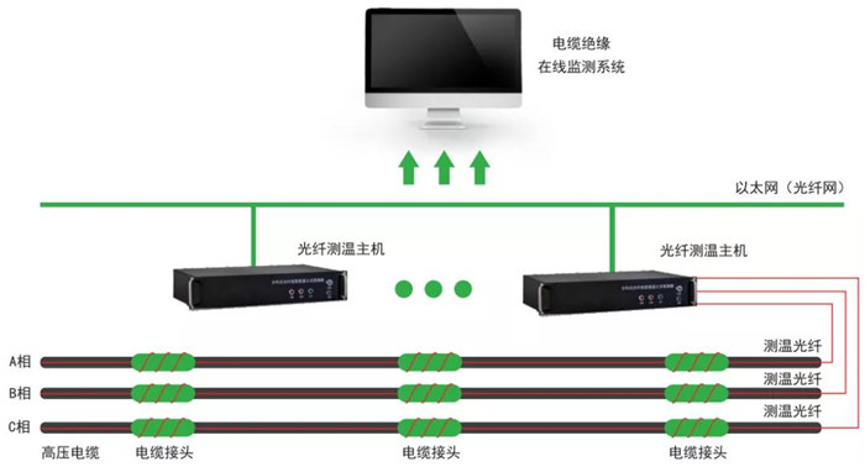

電纜光纖測溫系統

電纜光纖測溫系統由光纖測溫主機、測溫光纖、監控管理軟件及相關附件組成，利用光的Raman效應，通過敷設在高壓電纜上的分布式光纖來感應電纜的實時溫度變化，光纖測溫主機將溫度數據從光信號中解調出來，傳送給綜合監控系統的集中監控計算機。

能連續監測電纜沿線溫度分布，具有實時在線監測、測溫精度高、定位精度高、光纖本征安全、不受電磁干擾等優點。

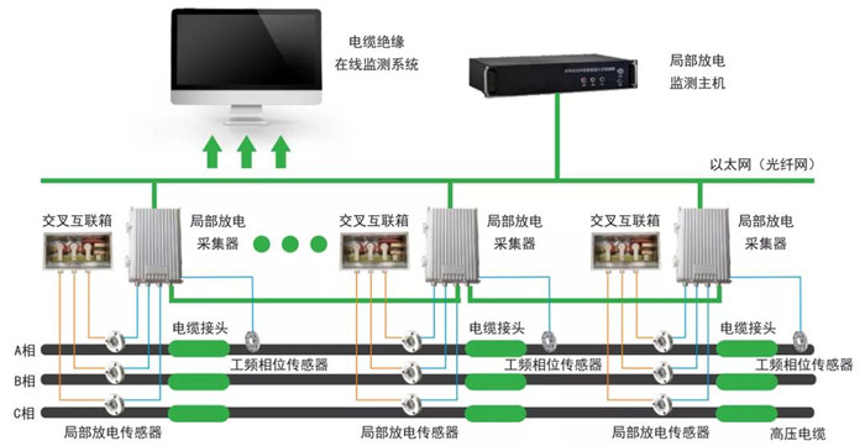

電纜局部放電監測系統

電網大量采用XLPE電力電纜，XLPE絕緣材料耐放電性較差，在局部放電的長期作用下，絕緣材料不斷老化容易導致絕緣擊穿，造成嚴重事故。

電纜局部放電監測系統通過對高壓電纜本體、中間接頭和終端頭等部位局部放電的監測，及時發現絕緣系統中的薄弱環節，評估其絕緣狀態，找出故障原因。

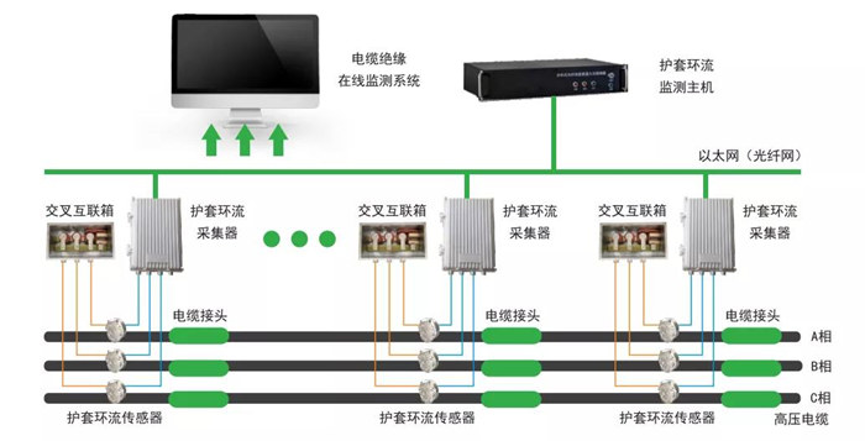

電纜護套環流監測系統

電纜護套環流監測系統，能夠?qū)崟r(shí)測量電纜線路金屬護套的接地電流。

當接地電流超過報警設定值時進行預警或報警，當接地線被盜時系統立刻報警并顯示被盜地的具體位置，通過短信將報警信息發給值班人員。

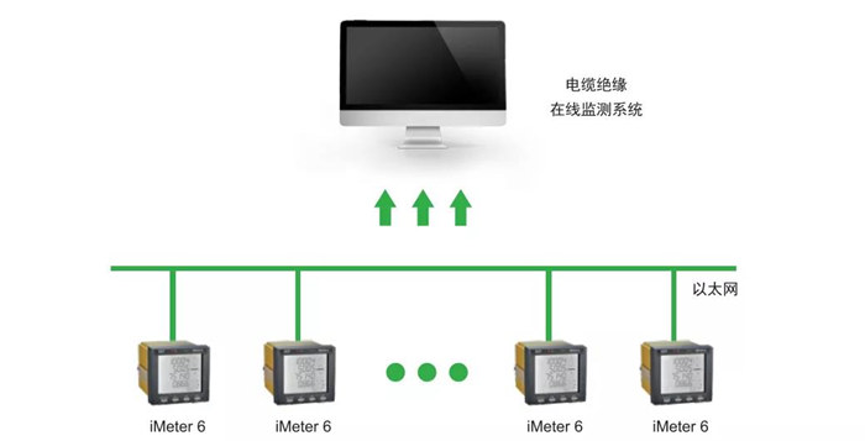

電纜故障診斷分析系統

目前沒有一種監測方法能夠做到100%正確診斷電纜絕緣故障原因，但通過對多種監測數據的綜合分析，能有效提升診斷正確率，為您打造可靠的電纜運維助手。

故障記錄與分析：根據暫升/降事件觸發故障錄波，記錄雷擊等易引起絕緣劣化事件的電氣特征，協助分析電纜絕緣故障

異常分析：在電纜絕緣出現下降時通過零序電壓、零序電流觸發故障錄波進行分析。

監測與報警：實時測量電纜線路負荷運行情況，當負載電流超過報警設定值時進行預警。

CET電纜絕緣在線監測系統，通過智能監測電纜實時狀態，掃除電纜監測盲點，可有效降低電纜設備故障，有利于實現狀態檢修，減少巡視工作投入成本，提高輸電可靠性及檢修安全性，保證電力電纜的安全穩定運行。
